Nel campo della tecnologia dei display LCD, due tipi dominanti hanno plasmato il mercato e le esperienze degli utenti: display LCD a matrice attiva e passiva. In qualità di fornitore esperto di display LCD, ho assistito in prima persona all'evoluzione e alle caratteristiche distinte di queste due tecnologie di visualizzazione. Comprendere le differenze tra loro è fondamentale per i consumatori, le aziende e chiunque sia coinvolto nella selezione e nell'approvvigionamento di display LCD.
1. Principi fondamentali
Passivi - Display LCD a matrice
I display LCD a matrice passiva funzionano secondo un principio relativamente semplice. Sono costituiti da una griglia di elettrodi orizzontali e verticali. I cristalli liquidi nel display vengono controllati applicando una carica elettrica attraverso questi elettrodi. Quando viene applicato un campo elettrico, i cristalli liquidi cambiano il loro orientamento, il che a sua volta influenza la quantità di luce che passa attraverso il display.
Tuttavia, questo metodo ha i suoi limiti. Poiché gli elettrodi sono condivisi su più pixel, può verificarsi un fenomeno noto come "diafonia". La diafonia si verifica quando la carica elettrica destinata a un pixel colpisce i pixel vicini, portando a un degrado della qualità dell'immagine. Inoltre, i display a matrice passiva hanno tempi di risposta più lenti perché i cristalli liquidi impiegano più tempo per tornare al loro stato originale una volta rimossa la carica elettrica.
Attivi - Display LCD a matrice
I display LCD a matrice attiva, invece, utilizzano un transistor a film sottile (TFT) per ciascun pixel. Ogni TFT agisce come un interruttore in grado di controllare in modo indipendente la tensione applicata ai cristalli liquidi nel pixel corrispondente. Questo controllo indipendente elimina il problema della diafonia, ottenendo immagini molto più nitide e chiare.
Il TFT consente inoltre tempi di risposta più rapidi. Poiché ogni pixel può essere indirizzato e controllato individualmente, i cristalli liquidi possono cambiare il loro orientamento più rapidamente, rendendo i display a matrice attiva adatti per applicazioni che richiedono immagini in rapido movimento, come la riproduzione video e i giochi.
2. Qualità dell'immagine
Chiarezza visiva
Una delle differenze più significative nella qualità dell'immagine tra i display a matrice attiva e quelli a matrice passiva risiede nella chiarezza visiva. I display a matrice attiva offrono una nitidezza superiore grazie alla loro capacità di prevenire la diafonia. I pixel possono essere controllati con precisione, ottenendo un'immagine più definita e nitida.
Al contrario, i display a matrice passiva spesso soffrono di una mancanza di nitidezza, soprattutto nelle aree in cui sono presenti transizioni ad alto contrasto o dettagli fini. Questo perché gli elettrodi condivisi possono causare interferenze tra pixel adiacenti, sfocando i bordi degli oggetti nell'immagine.
Riproduzione del colore
La riproduzione del colore è un'altra area in cui i due tipi di display divergono. I display LCD a matrice attiva possono generalmente riprodurre una gamma più ampia di colori con maggiore precisione. Il controllo indipendente di ciascun pixel consente una regolazione più precisa dell'intensità e della saturazione del colore.
I display a matrice passiva, tuttavia, in genere hanno una gamma di colori più limitata. Il sistema di elettrodi condivisi rende difficile ottenere lo stesso livello di precisione del colore dei display a matrice attiva. Di conseguenza, i colori sui display a matrice passiva potrebbero apparire meno vibranti e meno realistici.
3. Tempo di risposta
Importanza del tempo di risposta
Il tempo di risposta è un fattore critico, soprattutto per le applicazioni che coinvolgono immagini in movimento. Si riferisce al tempo impiegato da un pixel per passare da uno stato all'altro, solitamente misurato in millisecondi (ms). Un tempo di risposta inferiore significa che il display può gestire oggetti in rapido movimento senza causare sfocature o immagini fantasma.
Confronto tra Matrice Attiva e Matrice Passiva
I display LCD a matrice attiva presentano un vantaggio significativo in termini di tempo di risposta. Grazie al controllo indipendente di ogni pixel da parte del TFT, i cristalli liquidi possono cambiare rapidamente il loro orientamento. I tempi di risposta per i display a matrice attiva possono essere di pochi millisecondi, rendendoli ideali per applicazioni ad alta velocità.
I display a matrice passiva, al contrario, hanno tempi di risposta molto più lenti. Il sistema di elettrodi condivisi e il recupero più lento dei cristalli liquidi determinano tempi di risposta che spesso vanno da decine a centinaia di millisecondi. Ciò rende i display a matrice passiva meno adatti per applicazioni come giochi o riproduzione video, dove le immagini in rapido movimento sono la norma.
4. Consumo energetico
Efficienza energetica dei display a matrice attiva
I display LCD a matrice attiva sono generalmente più efficienti dal punto di vista energetico rispetto ai display a matrice passiva. Sebbene la tecnologia TFT nei display a matrice attiva richieda una certa quantità di energia per funzionare, la capacità di controllare ciascun pixel in modo indipendente consente una gestione energetica più precisa.
Ad esempio, in un display a matrice attiva, vengono alimentati solo i pixel che devono essere modificati, mentre gli altri rimangono in uno stato di basso consumo. Questo consumo energetico mirato aiuta a ridurre il consumo energetico complessivo, soprattutto nei display con ampie aree di contenuto statico.
Requisiti di alimentazione dei display passivi a matrice
I display a matrice passiva, d'altra parte, tendono a consumare più energia. Il sistema di elettrodi condivisi richiede un flusso continuo di corrente elettrica per mantenere lo stato desiderato dei cristalli liquidi. Inoltre, i tempi di risposta più lenti spesso significano che la carica elettrica deve essere applicata per un periodo più lungo, aumentando ulteriormente il consumo energetico.
5. Applicazioni
Applicazioni adatte per display a matrice attiva
I display LCD a matrice attiva sono ampiamente utilizzati in una varietà di applicazioni che richiedono immagini di alta qualità e tempi di risposta rapidi. Questi includono:
- Smartphone e Tablet: La necessità di display nitidi e vibranti e di interazioni fluide con il touch screen rende gli LCD a matrice attiva la scelta preferita per i dispositivi mobili.
- Monitor e televisori per computer: Per una riproduzione video nitida, una rappresentazione accurata dei colori e immagini ad alta risoluzione, i display a matrice attiva sono lo standard sul mercato.
- Console da gioco: La grafica in rapido movimento e l'azione ad alta velocità nei videogiochi richiedono display con tempi di risposta bassi, che possono fornire gli LCD a matrice attiva.
Puoi esplorare il nostroDisplay LCD VA, che appartiene alla categoria a matrice attiva ed è adatto per applicazioni che richiedono un contrasto elevato e un'eccellente precisione del colore.
Usi ideali per i display passivi a matrice
I display LCD a matrice passiva, nonostante i loro limiti, hanno ancora le loro applicazioni di nicchia. Questi includono:
- Dispositivi elettronici semplici: Dispositivi come calcolatrici, orologi digitali e telecomandi di base utilizzano spesso display a matrice passiva perché sono economici e possono soddisfare i requisiti di domanda relativamente bassi di questi dispositivi.
- Alcune applicazioni industriali: Negli ambienti industriali in cui il display non richiede aggiornamenti delle immagini ad alta velocità o una riproduzione precisa dei colori, i display a matrice passiva possono rappresentare una valida opzione grazie al loro costo inferiore.
NostroDisplay LCD con display a segmenti del tachimetroè un esempio di display a matrice passiva adatto per applicazioni semplici e dirette.
6. Considerazioni sui costi
Costo più elevato dei display a matrice attiva
I display LCD a matrice attiva sono generalmente più costosi da produrre rispetto ai display a matrice passiva. Il processo di produzione dei display a matrice attiva basati su TFT è più complesso e richiede tecnologie e apparecchiature più avanzate. Ciò include la deposizione di transistor a film sottile sul substrato del display, che aumenta i costi di produzione.
Tuttavia, il costo più elevato è spesso giustificato dalle prestazioni e dalla qualità dell'immagine superiori offerte dai display a matrice attiva. Per le applicazioni in cui sono essenziali funzionalità di fascia alta, l'investimento in un display a matrice attiva è solitamente vantaggioso.
Costo - Efficacia dei display a matrice passiva
I display a matrice passiva rappresentano un'opzione più conveniente, soprattutto per le applicazioni con requisiti di prestazioni inferiori. Il processo di produzione più semplice e l’uso di elettrodi condivisi comportano costi di produzione inferiori. Ciò rende i display a matrice passiva una scelta interessante per i consumatori e le aziende attenti al budget che cercano soluzioni di visualizzazione di base.

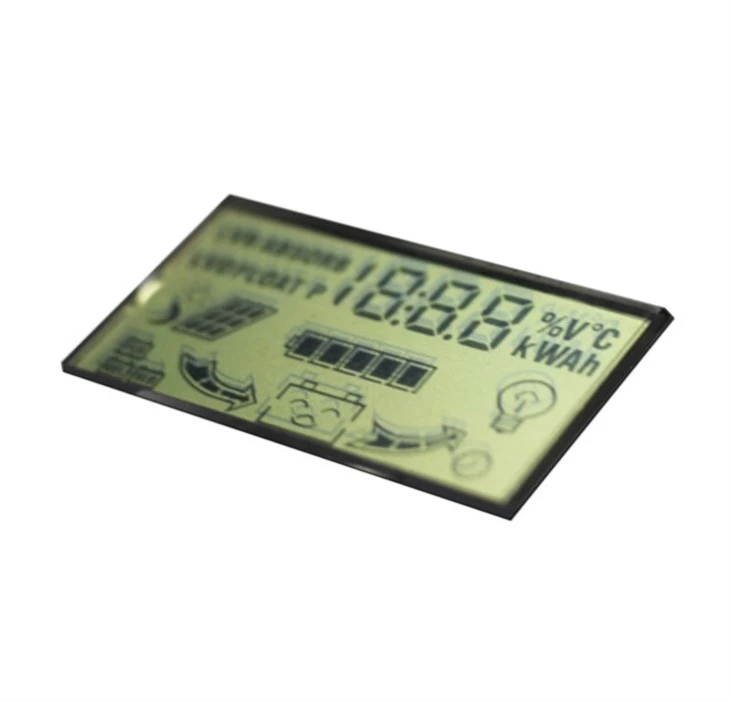

Se stai considerando un display per un'applicazione con inverter solare e stai cercando un'opzione conveniente, il nsDisplay LCD Tn per inverter solarepuò essere un'ottima scelta.
7. Conclusione e invito all'azione
In conclusione, le differenze tra i display LCD a matrice attiva e passiva sono significative e abbracciano molteplici aspetti, tra cui la qualità dell'immagine, i tempi di risposta, il consumo energetico, le applicazioni e i costi. In qualità di fornitore di display LCD, comprendiamo i requisiti specifici di vari settori e applicazioni. Che tu abbia bisogno delle caratteristiche ad alte prestazioni di un display a matrice attiva o del rapporto costo-efficacia di un display a matrice passiva, abbiamo l'esperienza e i prodotti per soddisfare le tue esigenze.
Se sei interessato a saperne di più sui nostri display LCD o sei pronto a discutere un progetto di appalto, ti invitiamo a contattarci. Il nostro team di esperti è pronto a fornirti informazioni dettagliate e soluzioni personalizzate. Contattaci per iniziare una conversazione sulla ricerca del display LCD perfetto per le tue esigenze specifiche.
Riferimenti
- "Schermi a cristalli liquidi: principi e applicazioni" di Steve W. Anstis
- "Fondamenti dei display a schermo piatto" a cura di Samuel K. organo PE Yeh
