Ehilà! In qualità di fornitore di display LCD 16x2, spesso mi viene chiesto come controllare la retroilluminazione di questi piccoli schermi eleganti. Quindi, ho pensato di creare questo blog per condividere alcuni suggerimenti e trucchi sull'argomento.
Cominciamo dalle basi. La retroilluminazione su un display LCD 16x2 è ciò che rende visibili il testo e la grafica, soprattutto in condizioni di scarsa illuminazione. Controllarlo può aiutarti a risparmiare energia, regolare la visibilità del display e persino aggiungere un tocco di stile al tuo progetto.
Comprendere la retroilluminazione
Prima di tutto, è importante sapere che la maggior parte degli LCD 16x2 utilizza retroilluminazione LED o EL (elettroluminescente). Le retroilluminazione a LED sono più comuni al giorno d'oggi perché sono efficienti dal punto di vista energetico, hanno una lunga durata e sono relativamente facili da controllare. Le retroilluminazione EL, d'altro canto, offrono un'illuminazione più uniforme ma possono essere un po' più complicate da gestire.
Controllo della retroilluminazione con un potenziometro
Uno dei modi più semplici per controllare la retroilluminazione è utilizzare un potenziometro. Un potenziometro è un resistore variabile che puoi regolare per modificare la tensione trasmessa alla retroilluminazione. Questo, a sua volta, modifica la luminosità della retroilluminazione.
Ecco come farlo:
- Collegare il potenziometro: Innanzitutto è necessario collegare il potenziometro al display LCD. Di solito, i pin di retroilluminazione su un LCD 16x2 sono etichettati come VSS (massa), VDD (alimentazione) e il terzo pin per il controllo della luminosità. Collega un'estremità del potenziometro a VDD, l'altra estremità a VSS e il pin centrale (il tergicristallo) al pin di controllo della luminosità sul display LCD.
- Regola la luminosità: Una volta collegato tutto, è possibile ruotare la manopola del potenziometro per regolare la luminosità della retroilluminazione. Ruotandola in un senso la retroilluminazione sarà più luminosa, mentre ruotandola nell'altro senso la si attenuerà.
Questo metodo è ottimo per regolazioni facili e veloci, ma non ti dà molto controllo sulla luminosità. Se desideri un controllo più preciso, dovrai utilizzare un metodo più avanzato.
Controllo della retroilluminazione con un microcontrollore
Se stai lavorando su un progetto più complesso, potresti voler utilizzare un microcontrollore per controllare la retroilluminazione. Un microcontrollore è un piccolo computer su un chip che può essere programmato per eseguire compiti specifici.
Ecco come è possibile utilizzare un microcontrollore per controllare la retroilluminazione:
- Scegli un microcontrollore: Sono disponibili molti microcontrollori diversi, ma alcune scelte popolari per il controllo dei display LCD sono i microcontrollori Arduino, Raspberry Pi e PIC. Scegline uno adatto alle tue esigenze e al tuo livello di abilità.
- Collega il display LCD al microcontrollore: Successivamente, è necessario collegare il display LCD al microcontrollore. Ciò di solito comporta il collegamento dei pin dati, di controllo e di alimentazione del display LCD ai pin appropriati sul microcontrollore. Assicurati di seguire la scheda tecnica del tuo LCD e microcontrollore specifici per garantire una connessione corretta.
- Scrivi il codice: Una volta collegato l'hardware, è necessario scrivere il codice per controllare la retroilluminazione. Ciò comporta l'invio di comandi al display LCD per accendere o spegnere la retroilluminazione, regolare la luminosità e così via. Il codice esatto dipenderà dal microcontroller e dal linguaggio di programmazione che stai utilizzando, ma sono disponibili online molti tutorial ed esempi per aiutarti a iniziare.
L'uso di un microcontrollore ti offre un controllo molto maggiore sulla retroilluminazione. Puoi programmarlo per regolare la luminosità in base alla luce ambientale, accendere e spegnere la retroilluminazione in orari specifici o persino creare effetti di luce personalizzati.
Utilizzo della modulazione di larghezza di impulso (PWM)
Un altro metodo popolare per controllare la retroilluminazione è l'utilizzo della modulazione di larghezza di impulso (PWM). PWM è una tecnica in cui si accende e spegne rapidamente un segnale ad alta frequenza. Variando la quantità di tempo in cui il segnale è attivo (il ciclo di lavoro), è possibile controllare la tensione media trasmessa alla retroilluminazione, che a sua volta controlla la luminosità.
La maggior parte dei microcontrollori dispone di funzionalità PWM integrate, quindi è relativamente facile da implementare. Ecco come puoi utilizzare PWM per controllare la retroilluminazione:
- Configura il pin PWM: Innanzitutto, è necessario configurare un pin sul microcontrollore per emettere un segnale PWM. Questo di solito comporta l'impostazione dei registri appropriati o l'utilizzo di una funzione di libreria fornita dal microcontrollore.
- Regolare il ciclo di lavoro: Una volta impostato il pin PWM, è possibile regolare il ciclo di lavoro per controllare la luminosità della retroilluminazione. Un ciclo di lavoro più elevato renderà la retroilluminazione più luminosa, mentre un ciclo di lavoro più basso la renderà più fioca.
Il PWM è un modo molto efficiente per controllare la retroilluminazione perché consente di variare la luminosità senza sprecare molta energia.
Altre considerazioni
Quando si controlla la retroilluminazione di un display LCD 16x2, ci sono alcune altre cose da tenere a mente:
- Alimentazione elettrica: Assicurati di utilizzare un'alimentazione stabile per la retroilluminazione. Un'alimentazione fluttuante può causare variazioni di luminosità, il che può essere fastidioso e rendere difficile la lettura del display.
- Dissipazione del calore: le retroilluminazione a LED possono generare una piccola quantità di calore, soprattutto se funzionano ad alta luminosità per lunghi periodi di tempo. Assicurati che il tuo LCD abbia una ventilazione adeguata per evitare il surriscaldamento.
- Compatibilità: Non tutti i display LCD sono compatibili con tutti i metodi di controllo. Assicurati di controllare la scheda tecnica del tuo LCD specifico per vedere quali metodi di controllo sono supportati.
Le nostre offerte di prodotti

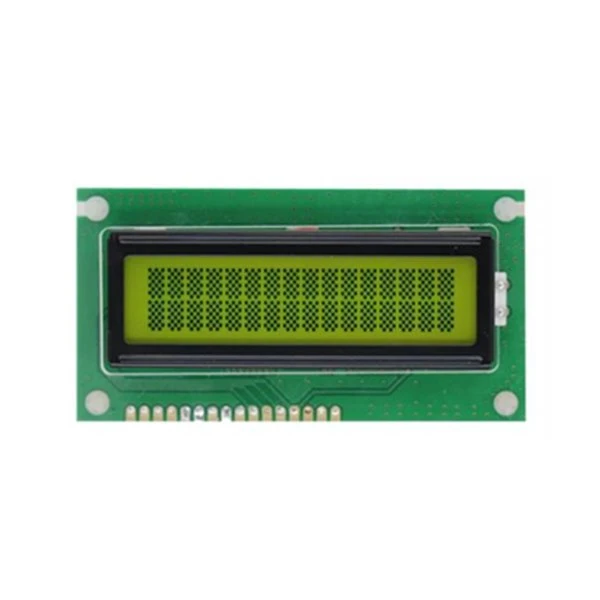

In qualità di fornitore di display LCD 16x2, offriamo un'ampia gamma di prodotti per soddisfare le vostre esigenze. NostroDisplay LCD monocromatico giallo-verde 16*2è una scelta popolare per molte applicazioni. È dotato di un display ad alto contrasto e di una retroilluminazione a LED di lunga durata.

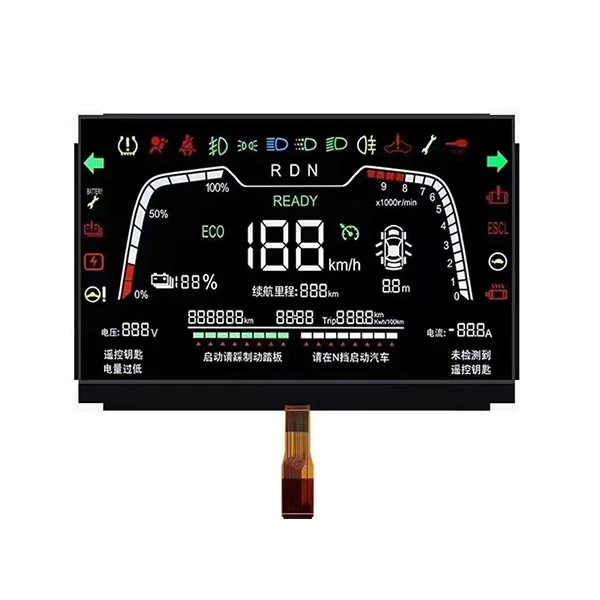

Abbiamo anche una varietà di altri prodotti LCD, inclusiCog LCD 6800 e 8080 e serie di interfacce SpiEModuli e accessori per display grafici LCD. Che tu stia cercando un display semplice per un progetto hobbistico o un display più avanzato per un'applicazione commerciale, abbiamo quello che fa per te.
Contattaci per l'acquisto
Se sei interessato all'acquisto dei nostri display LCD 16x2 o hai domande sul controllo della retroilluminazione, non esitare a contattarci. Siamo qui per aiutarti a trovare la soluzione giusta per il tuo progetto.
